使用STEP7进行硬件组态方法及技巧

本文就使用西门子STEP7软件对PLC系统进行硬件组态生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置进行简单介绍，帮助大家对STEP7有个基本的学习和了解。

步骤：

1、 双击SIMATIC Manager图标，打开STEP7 主画面

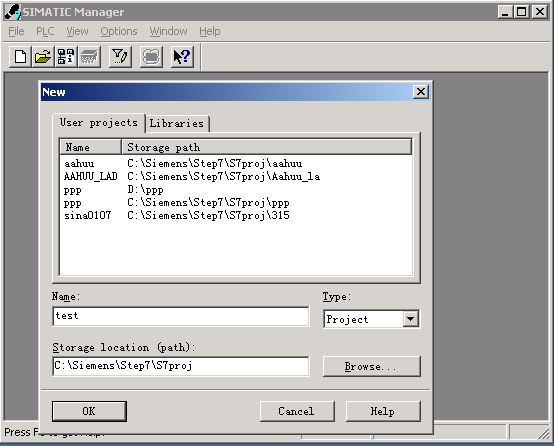

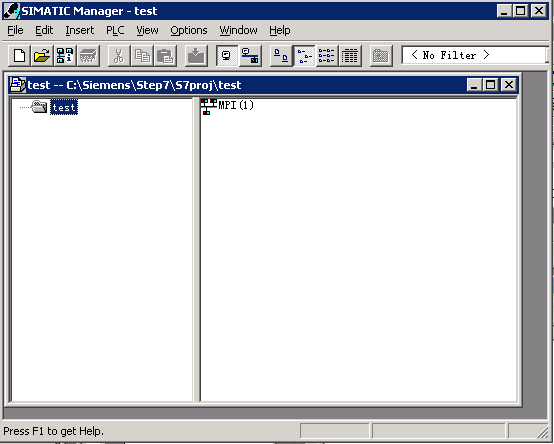

2、 点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；

系统将自动生成TEST项目

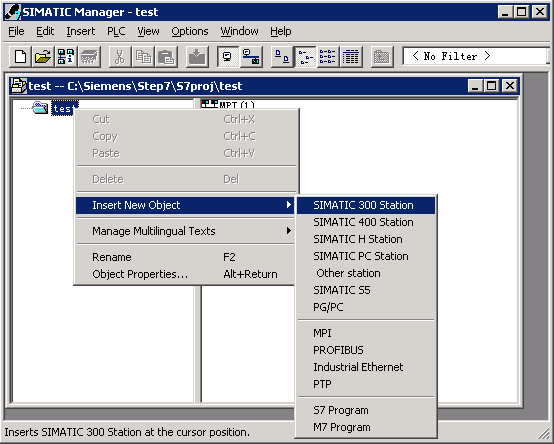

3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STATION

将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

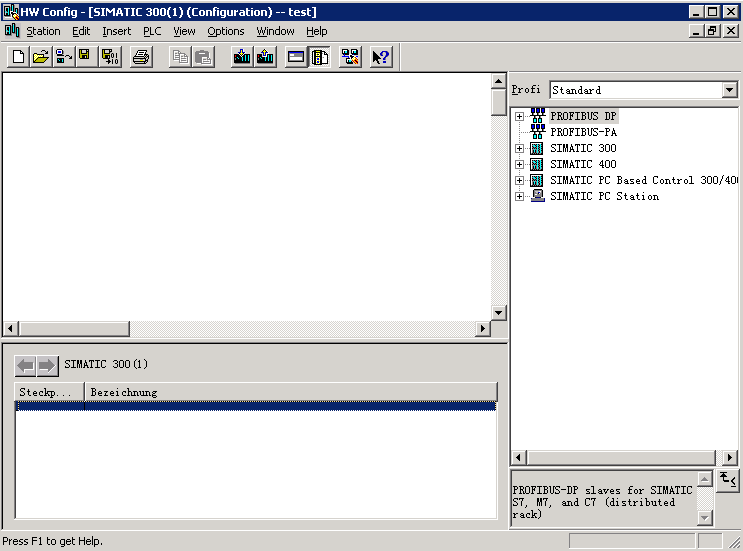

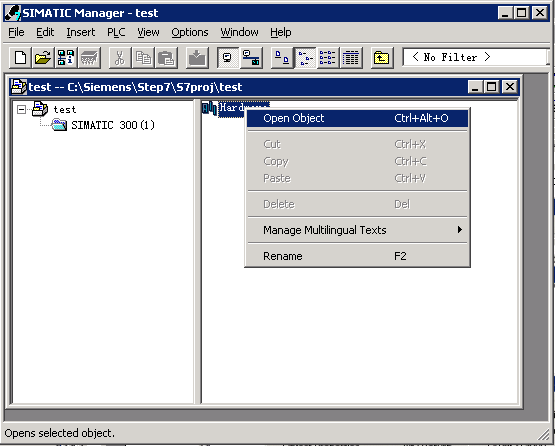

4、 TEST左面的+点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！

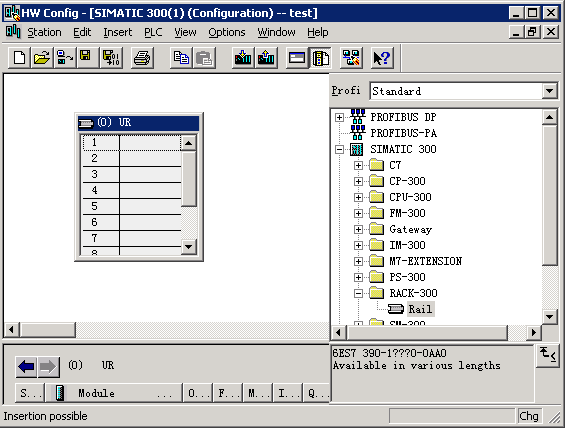

5、双击SIMATIC 300\RACK-300,然后将Rail 拖入到左边空白处。生成空机架。

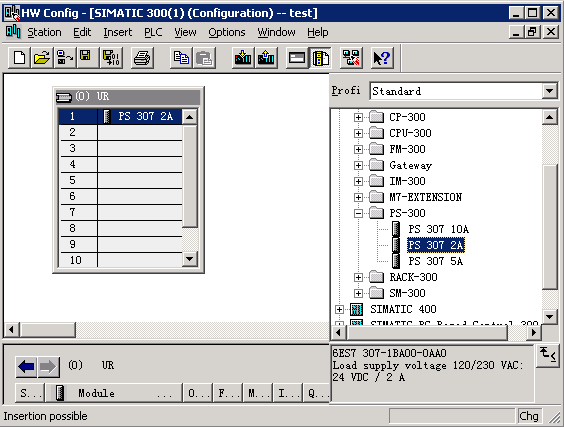

6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；

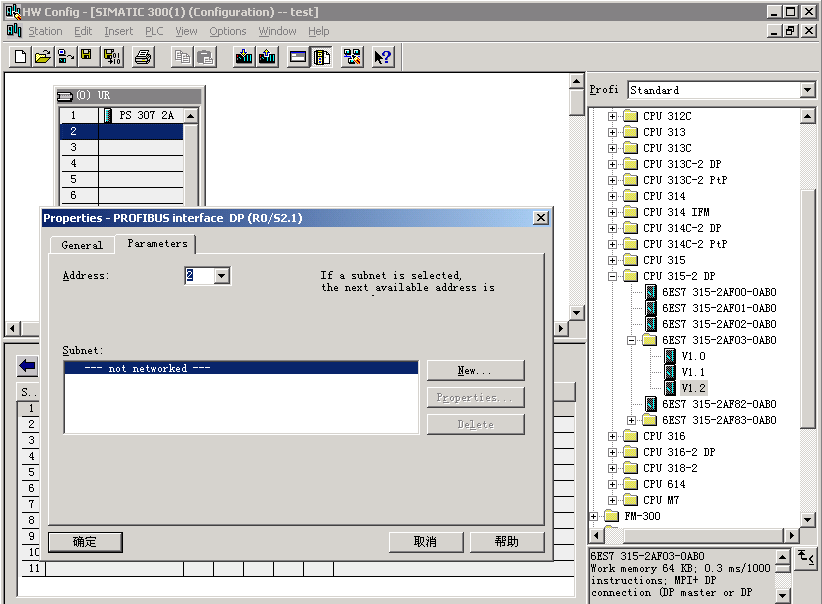

7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；

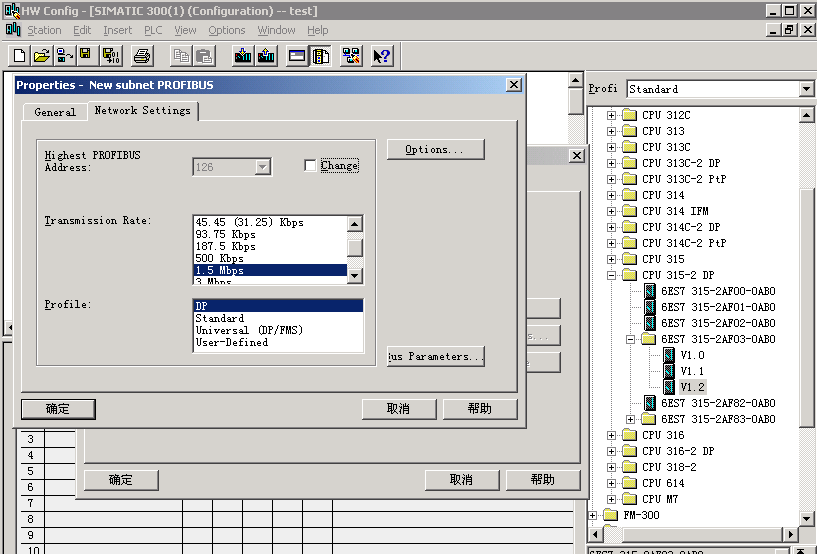

8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING

页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络

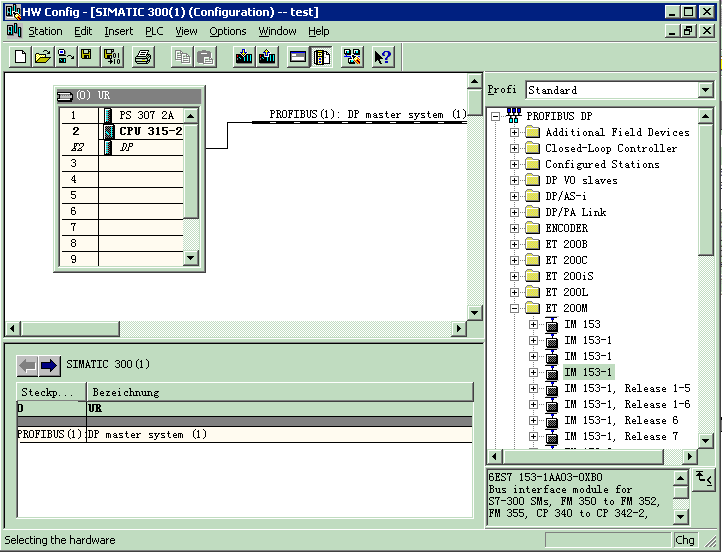

10、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将

其拖到左面PROFIBUS(1):DP master system(1)上;

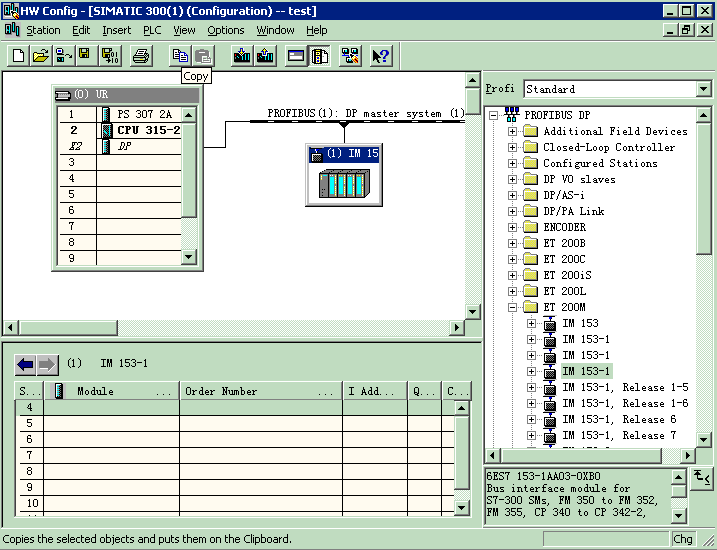

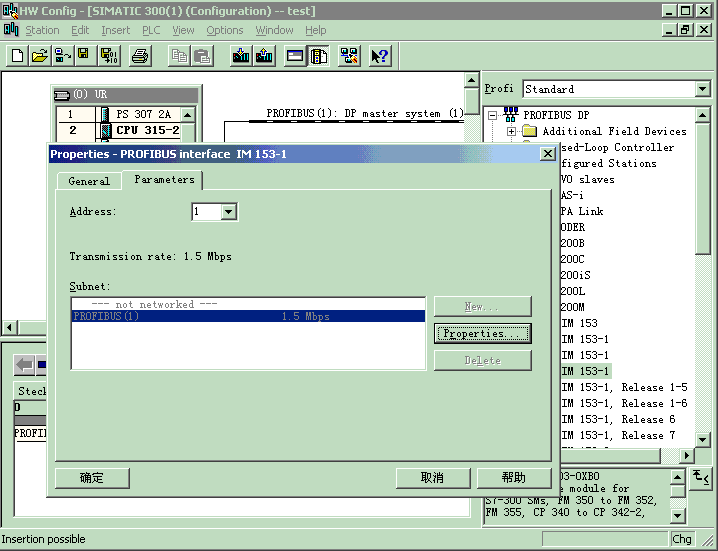

11、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。

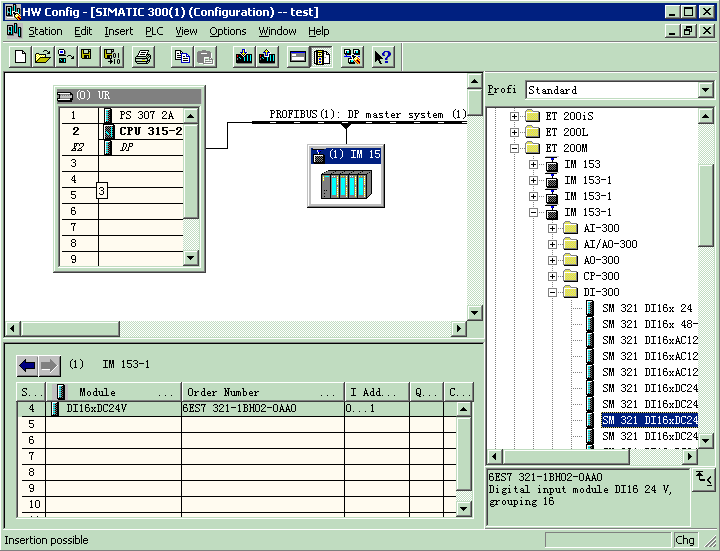

12、点开IM153-1\再点开DI300\选中SM321 DI16*DC24V模块,并将其拖入左下面的第4 槽中，一个DI模块组态完毕，系统将自动为模块的通道分配I/O地址（该处为I0.0~I1.7）。

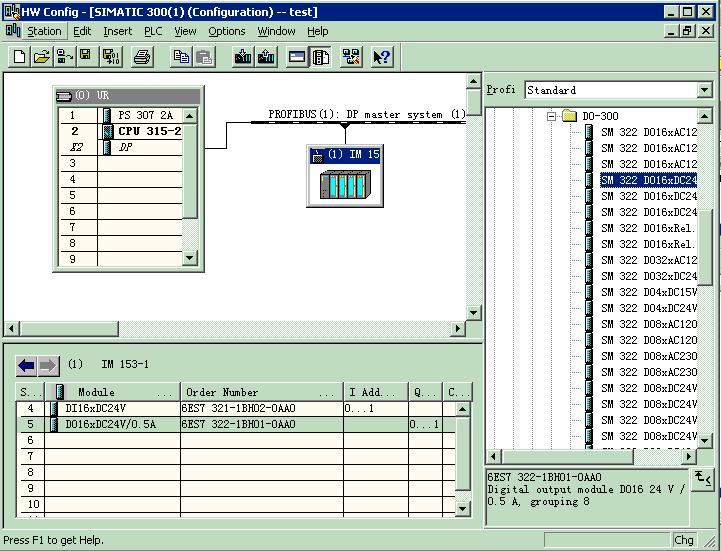

13 按照上面步骤组态DO模块（6ES7 322-1BH010AA0）。系统也将为其分配地址为（Q0.0~Q1.7）。

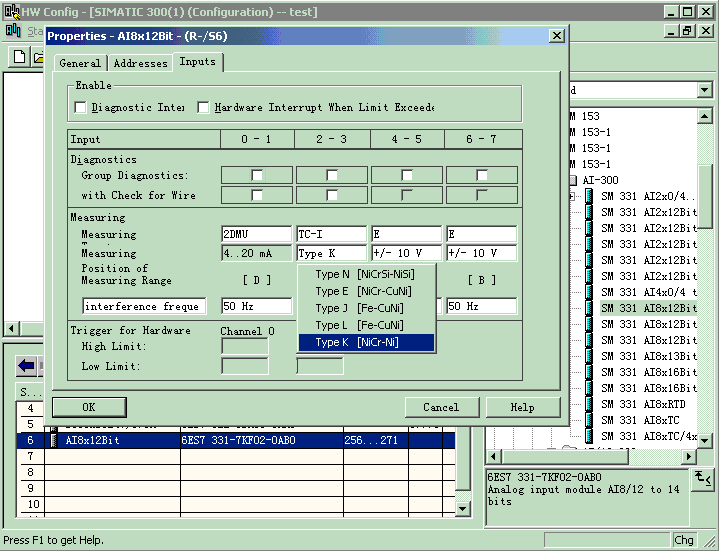

14、按照上面的方法组态AI模拟量模块（6ES7 331 7KF01-0AB0）；然后双击该模块，弹出模块属性画面，点击Measuring栏，为每个通道定义信号类型，将0-1通道定义为两线制4~20mA信号，2-3通道为内部补偿K型热点偶信号（TI-C K）。

最后点击OK，完成AI模块组态。系统将为每个通道定义地址，该处第一通道是PIW256、PIW258。。。

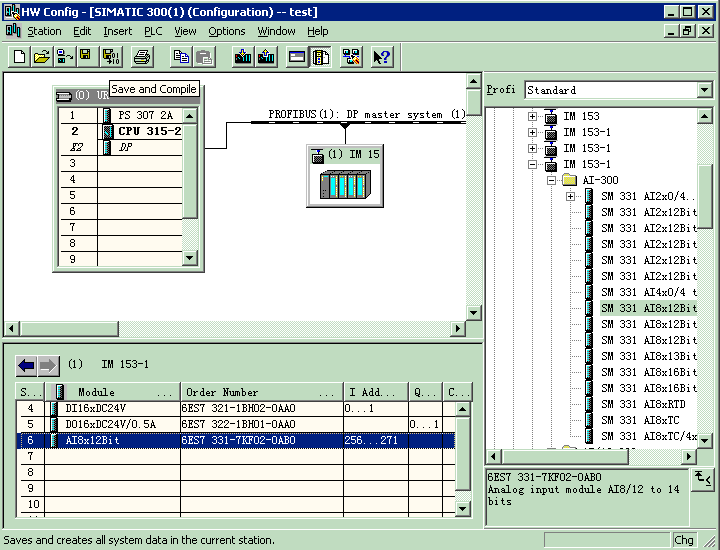

15、点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。

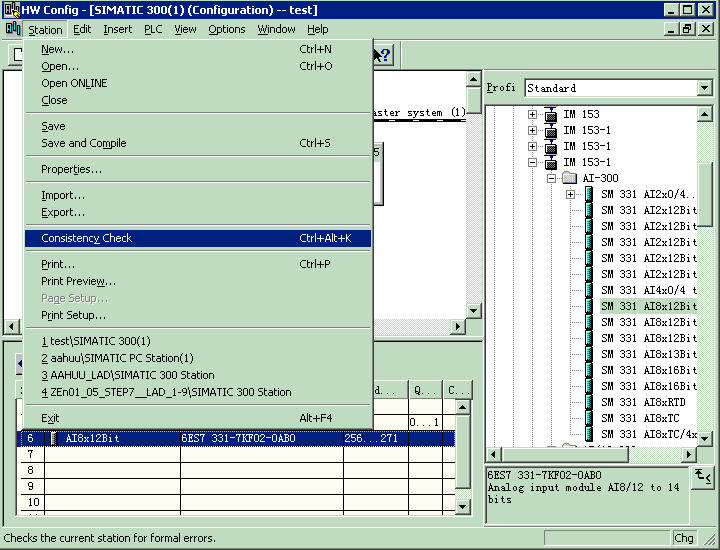

16、检查组态，点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!
